AC-USBC-10W 嵌入式USB-C电源适配器，100–240V交流转5V/2A直流输出，10W稳定供电，墙内底盒隐藏安装，适用于壁挂平板与智能控制面板
AC-USBC-10W 嵌入式USB-C电源适配器，100–240V交流转5V/2A直流输出，10W稳定供电，墙内底盒隐藏安装，适用于壁挂平板与智能控制面板
SKU:AC-USBC-10W-1
无法加载取货服务可用情况
小巧电源，隐藏式安装

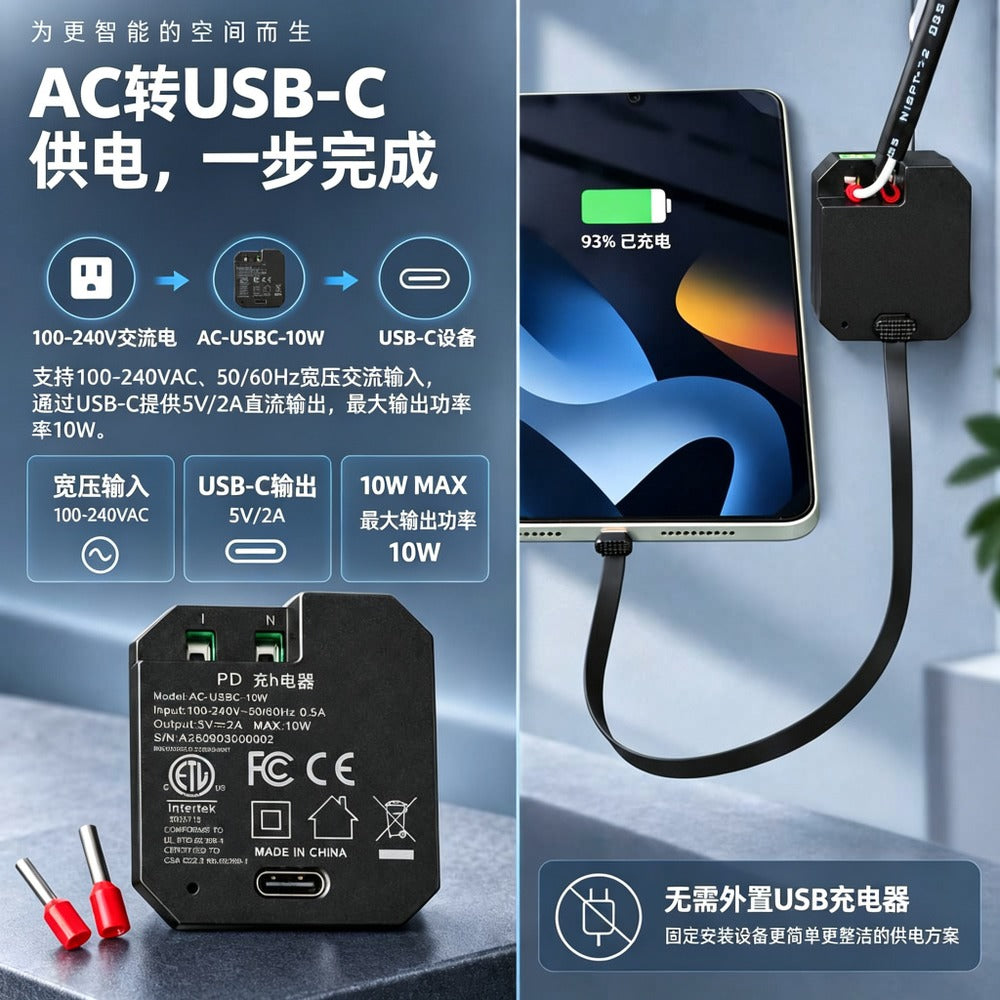

AC-USBC-10W 是一款紧凑型墙内式 AC 转 USB-C 电源适配器，专为安装在兼容的墙盒、接线盒及其他空间受限场景而设计。它可将 100–240V AC、50/60Hz 市电转换为稳定的 5V DC / 2A USB-C 输出，为兼容的 USB-C 设备提供最高 10W 供电。

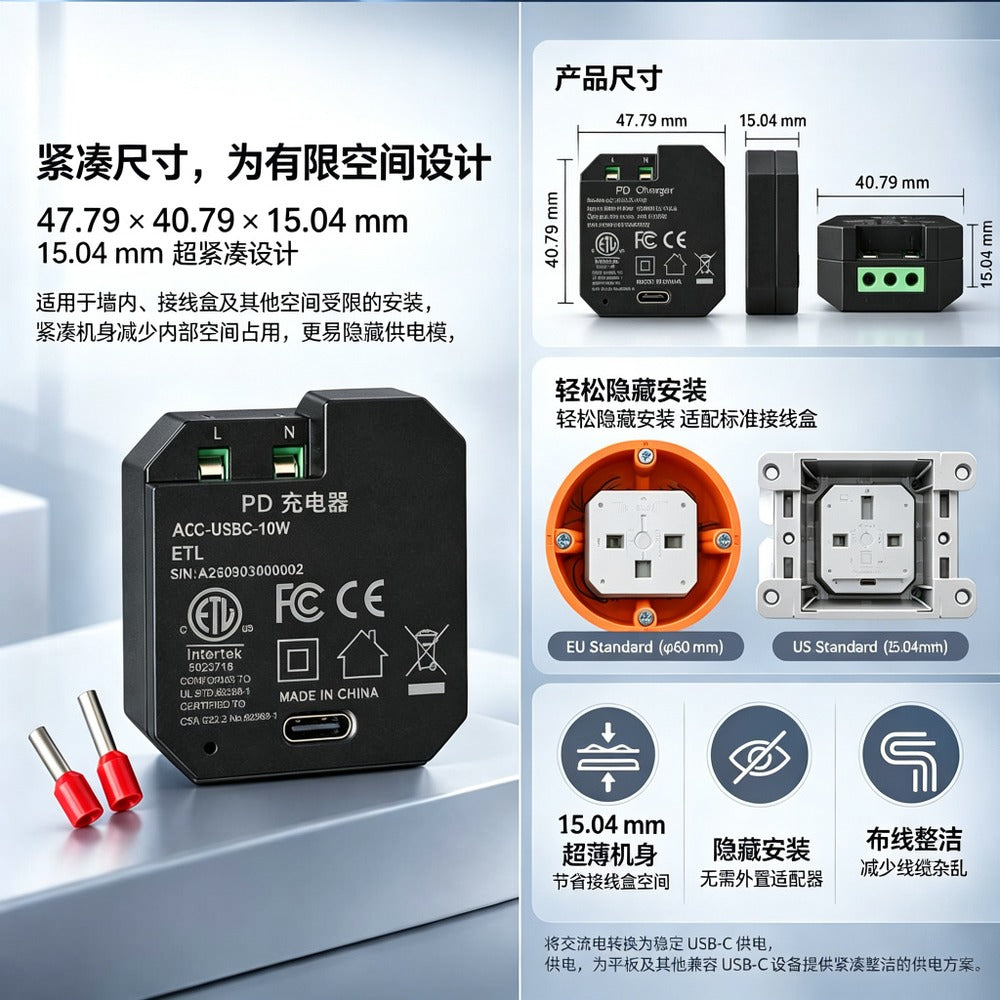

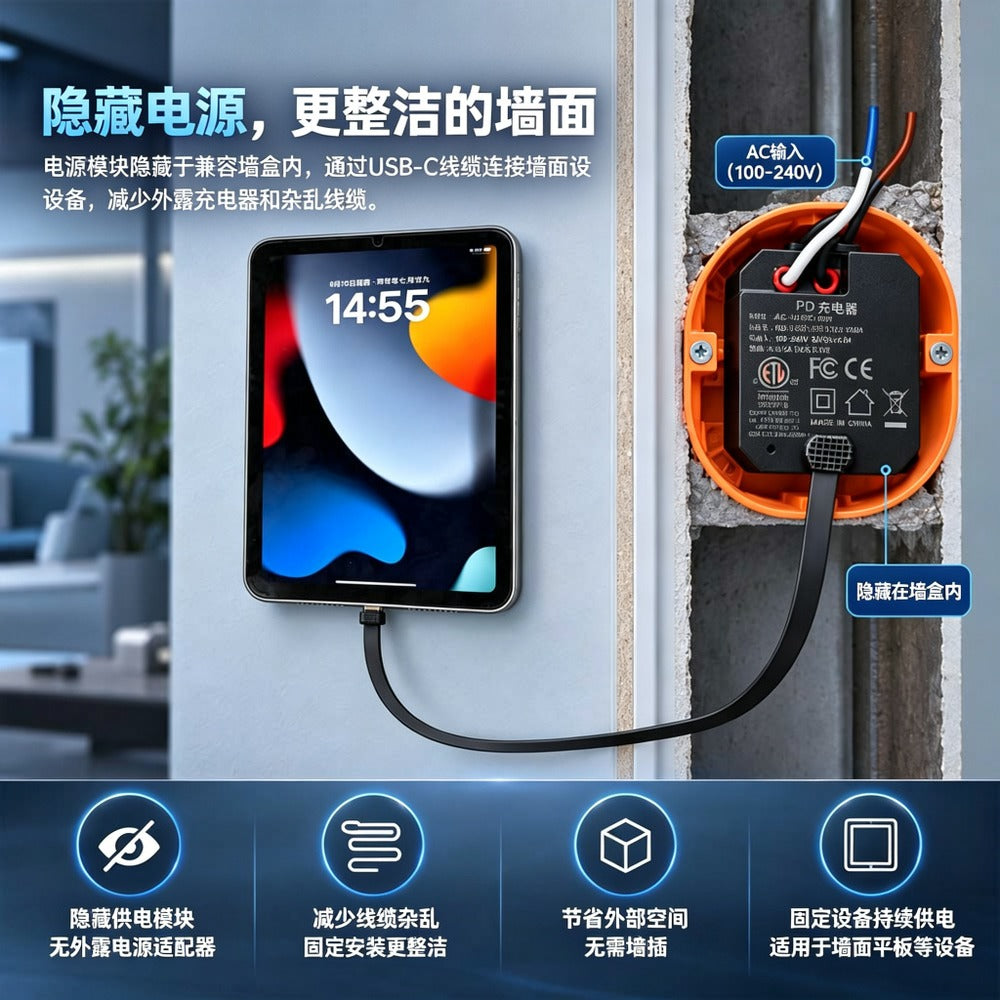

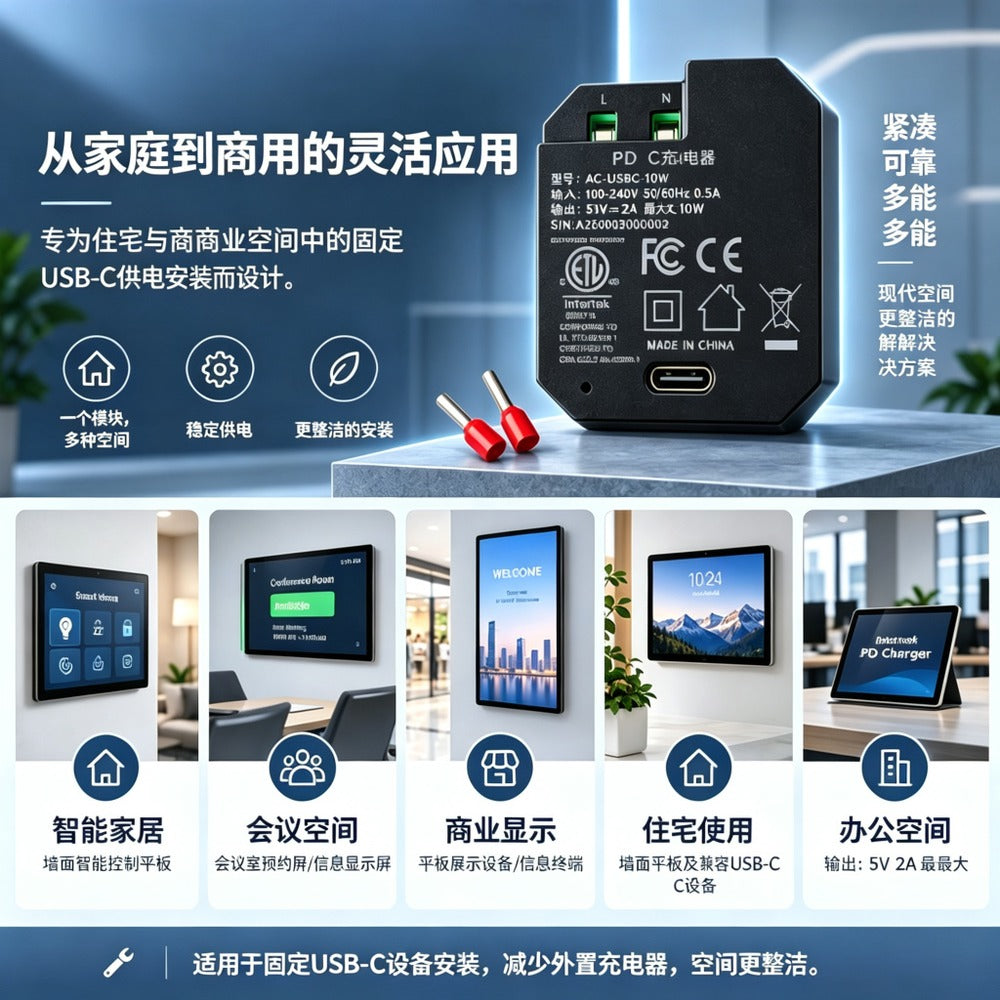

其紧凑的外壳（47.79 × 40.79 × 15.04 mm）有助于减少外露电源适配器的需求，让固定安装更整洁有序。适用于墙面平板、智能家居控制面板、显示终端、会议室屏幕及其他兼容 USB-C 供电设备。
关键特性（Key Features）
- 10W USB-C 电力输出 — 通过 USB-C 母口提供 5V DC / 2A 输出。
- 宽电压 AC 输入 — 支持 100–240V AC、50/60Hz、0.5A，适配多种市电环境。
- 紧凑墙内设计 — 尺寸仅 47.79 × 40.79 × 15.04 mm，节省兼容墙盒内部空间。
- L/N 端子输入 — 通过标识清晰的 L/N 端子直接接线。
- II 类绝缘结构 — 采用 Class II 绝缘设计。

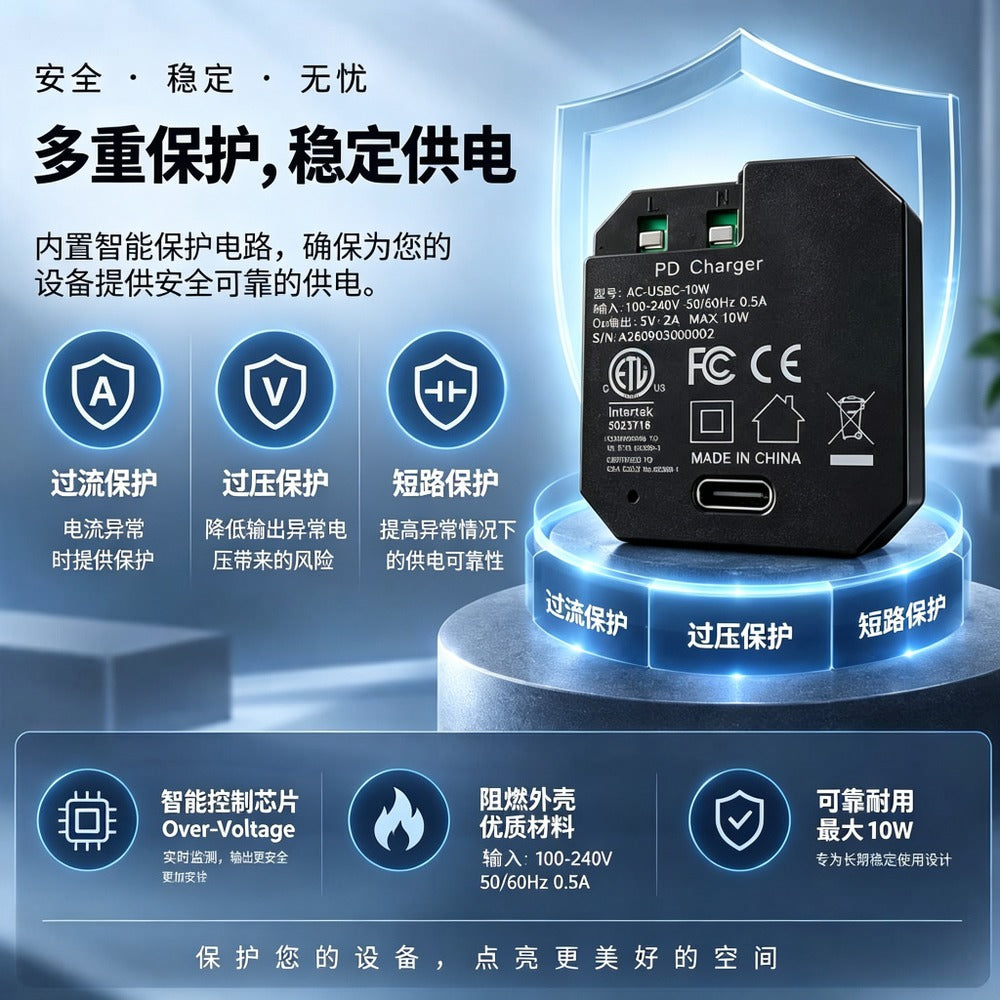

- 多重电气保护 — 内置过流、过压、短路保护，运行更可靠。
- 整洁暗装 — 减少固定墙面设备周围外露的适配器和线缆杂乱。

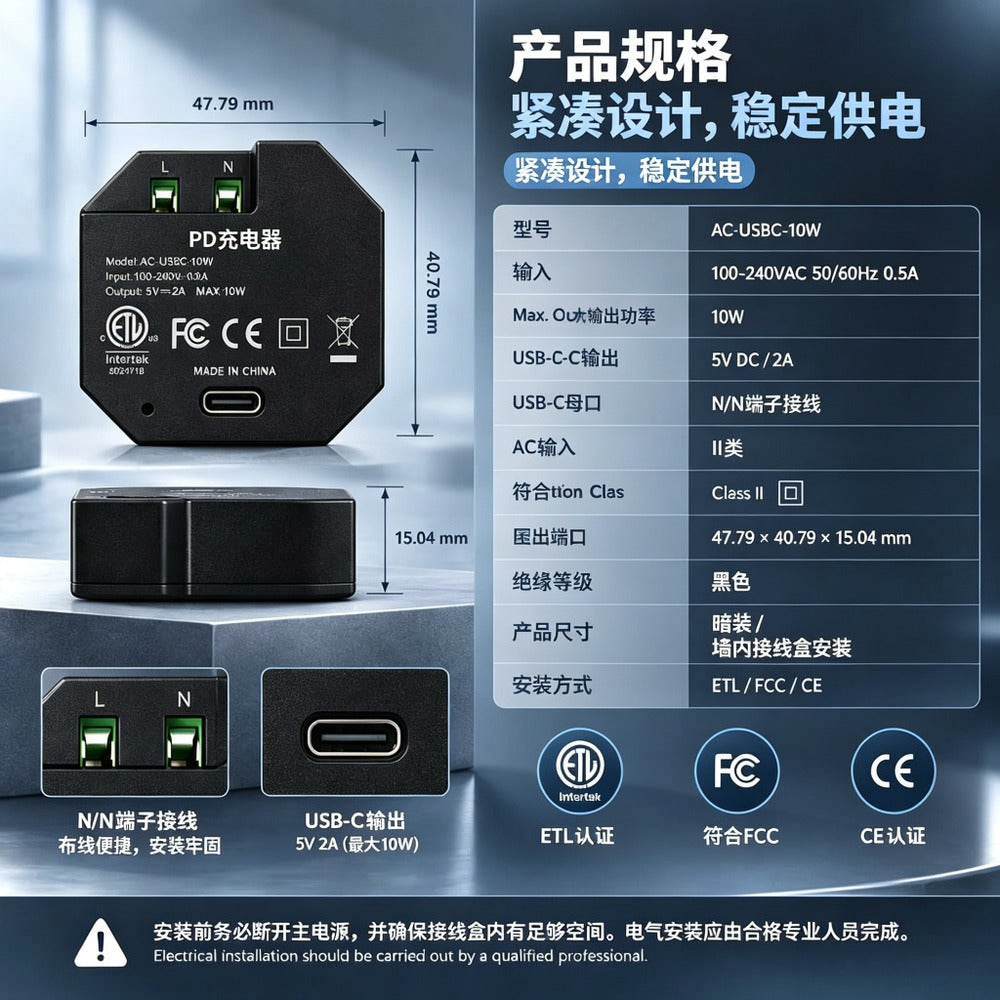

规格参数
| 规格项 | 参数详情 |
|---|---|
| 型号 Model | AC-USBC-10W |
| 产品类型 Product Type | 墙内式 AC 转 USB-C 电源适配器 |
| 输入 Input | 100–240V AC，50/60Hz，0.5A |
| 最大输出功率 Maximum Output Power | 10W |
| USB-C 输出 USB-C Output | 5V DC / 2A |
| 输出端口 Output Port | USB-C 母口 |
| AC 输入 AC Input | L/N 端子接线 |
| 绝缘等级 Insulation | Class II（II 类） |
| 尺寸 Dimensions | 47.79 × 40.79 × 15.04 mm |
| 颜色 Color | 黑色 |
| 安装方式 Installation | 暗装 / 墙内接线盒安装 |
| 认证 Markings / Certifications | ETL / FCC / CE |

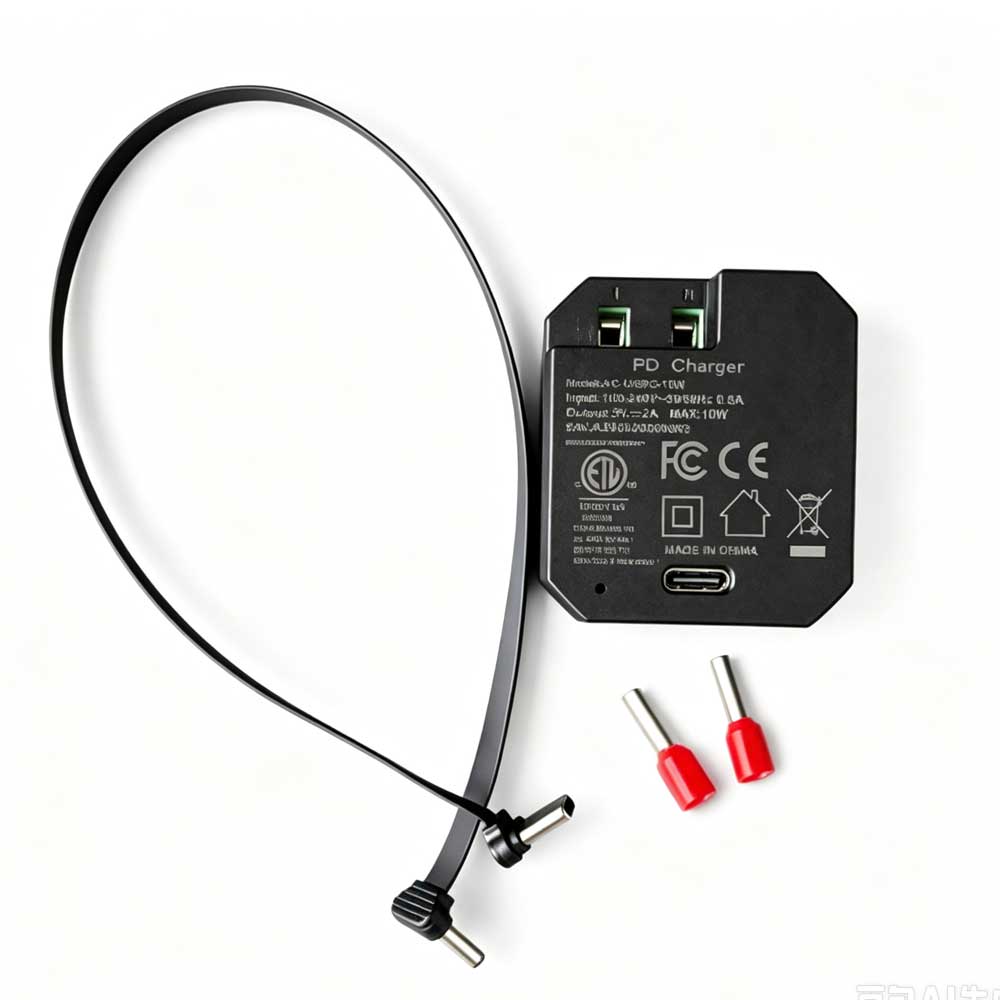

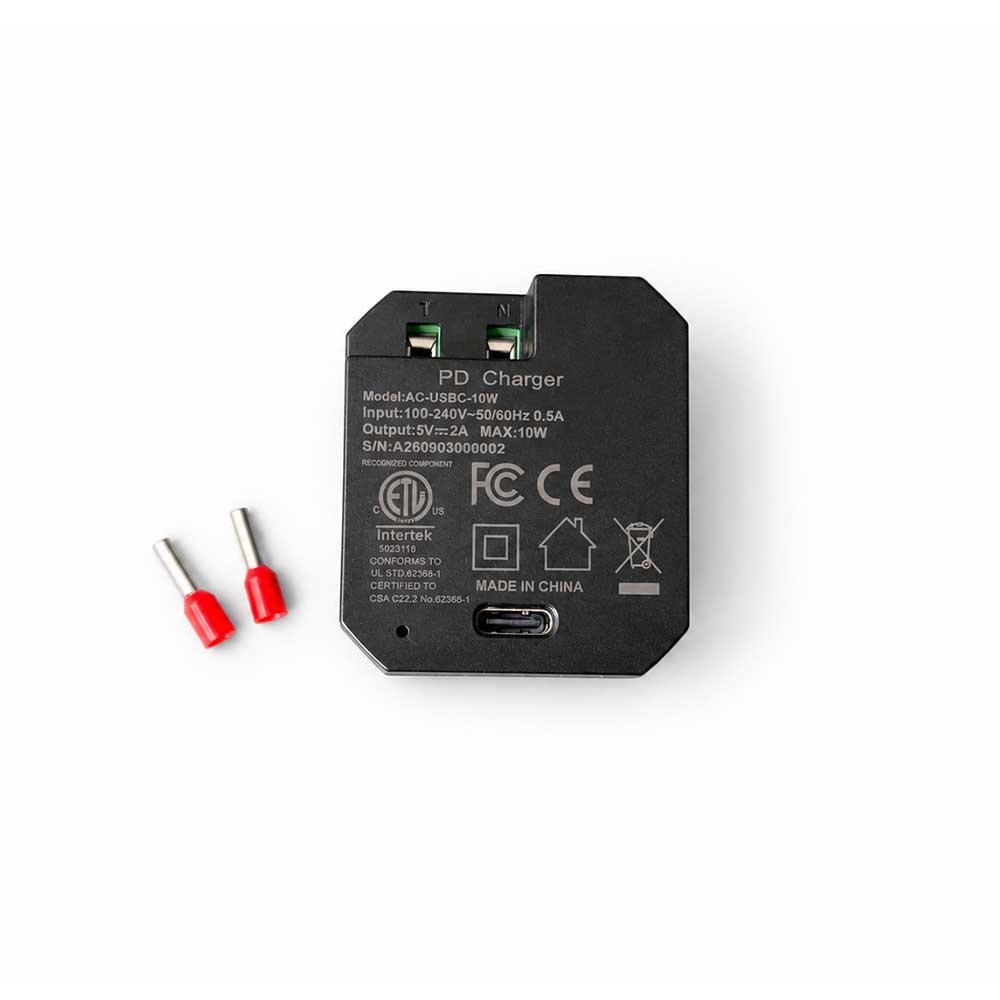

包装清单
- 1 × AC-USBC-10W USB-C 电源适配器
- 2 × 线鼻子（Wire Ferrules，管型端子）
安装与安全须知
- 安装前务必切断主电源。
- 确保墙盒内部有足够空间容纳本模块、接线及安装五金件。
- 安装过程中避免压折或过度弯曲线缆。
- 主电源接线应由合格电工完成。
