AC-USB-30W 嵌入式 USB-C PD 电源适配器｜30W快充｜100–240V AC转USB-C｜墙内隐藏安装
AC-USB-30W 嵌入式 USB-C PD 电源适配器｜30W快充｜100–240V AC转USB-C｜墙内隐藏安装
SKU:AC-USBC-30W-1
无法加载取货服务可用情况
简短描述
把电源藏起来，让安装更整洁。
AC-USB-30W 是一款用于墙内隐藏安装的 AC 转 USB-C 电源适配器，支持 100–240V AC 宽电压输入，最高提供 30W USB-C PD 输出，适用于壁挂平板、智能家居控制面板、会议预约屏、商业展示终端及其他兼容 USB-C 供电设备。嵌入式结构可减少外置适配器和杂乱线缆，让固定设备安装更加简洁。

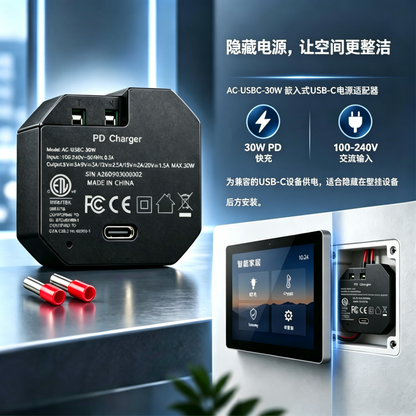

AC-USB-30W 嵌入式 USB-C 电源适配器
30W USB-C供电，隐藏安装更整洁

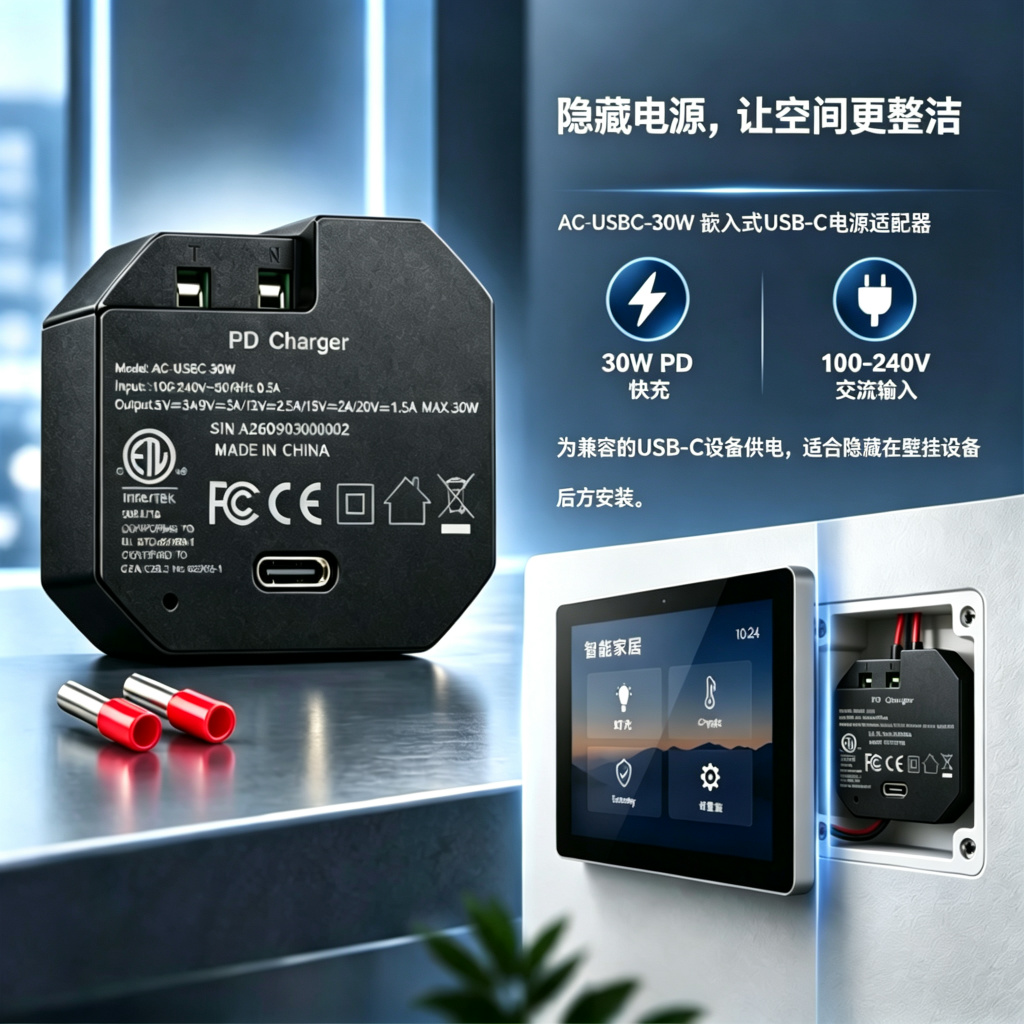

AC-USB-30W 专为 墙内安装、隐藏式接线盒以及空间有限的固定设备应用设计。
通过将电源模块安装在墙内底盒或设备背后，可减少传统外置电源适配器占用的可见空间，同时降低外露线缆带来的杂乱感，让智能家居、商业展示和会议空间更加整洁。

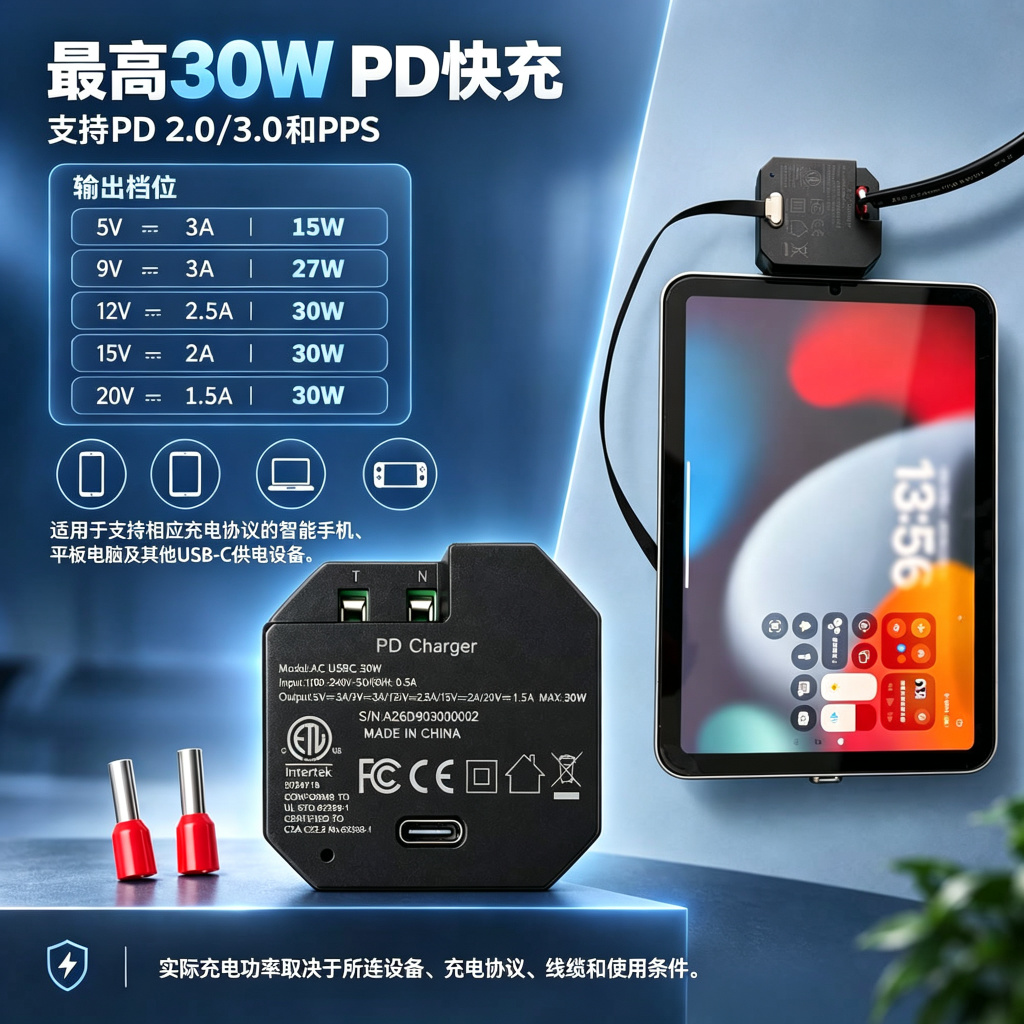

最高30W USB-C PD快充
支持多档 USB-C PD 输出：
- 5V / 3A
- 9V / 3A
- 12V / 2.5A
- 15V / 2A
- 20V / 1.5A
最大输出功率可达 30W，可根据兼容设备的供电需求匹配相应输出档位。
支持多种充电协议
产品支持：
PD 2.0 / PD 3.0、PPS、QC 2.0 / QC 3.0 / QC 4.0+、BC1.2、Apple 2.4、FCP、SCP、PE+、AFC
可用于多种兼容 USB-C 设备的供电需求。

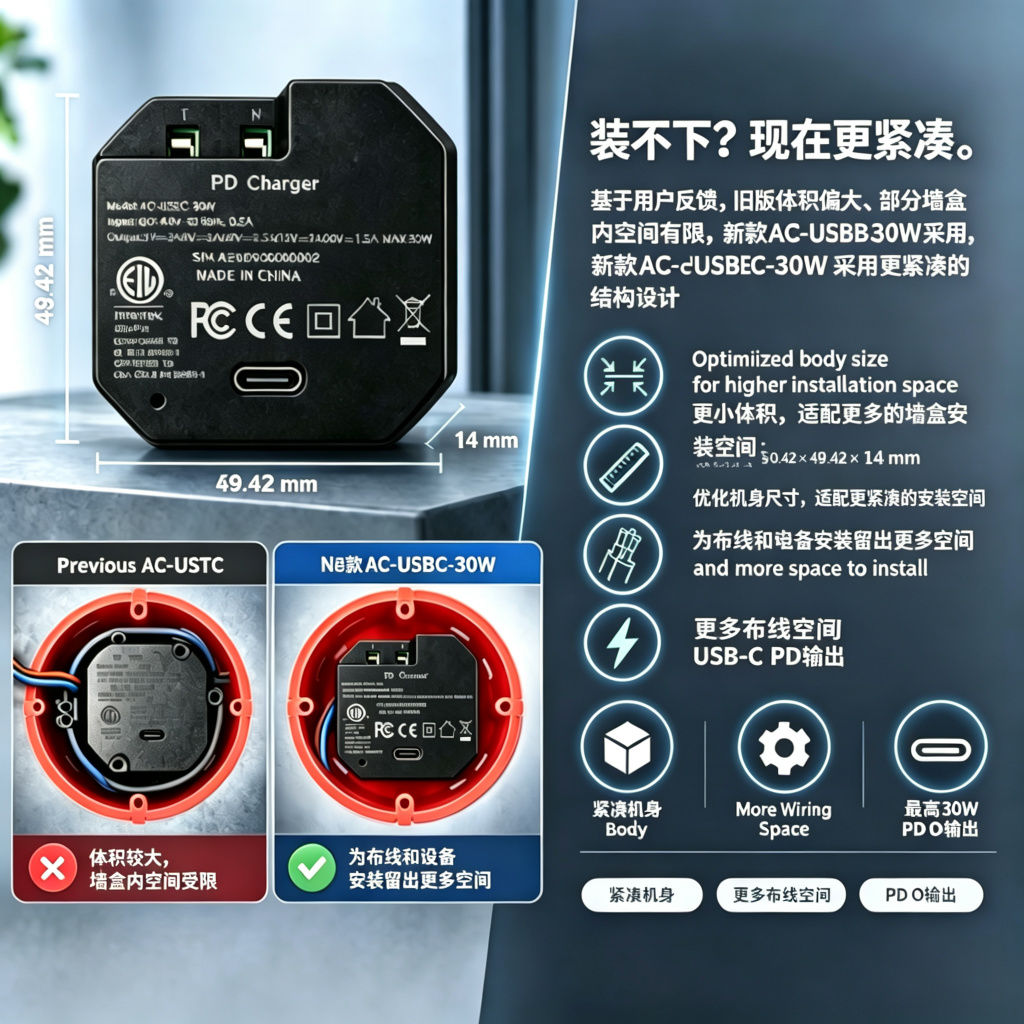

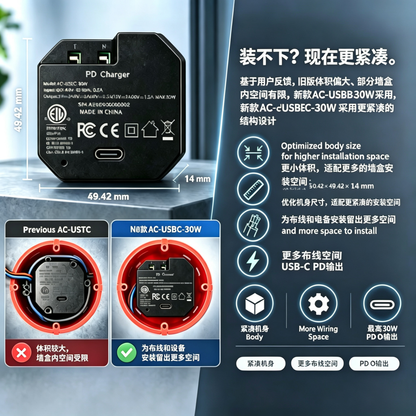

紧凑机身，适合隐藏安装
机身尺寸约为：
50.42 × 49.42 × 14 mm

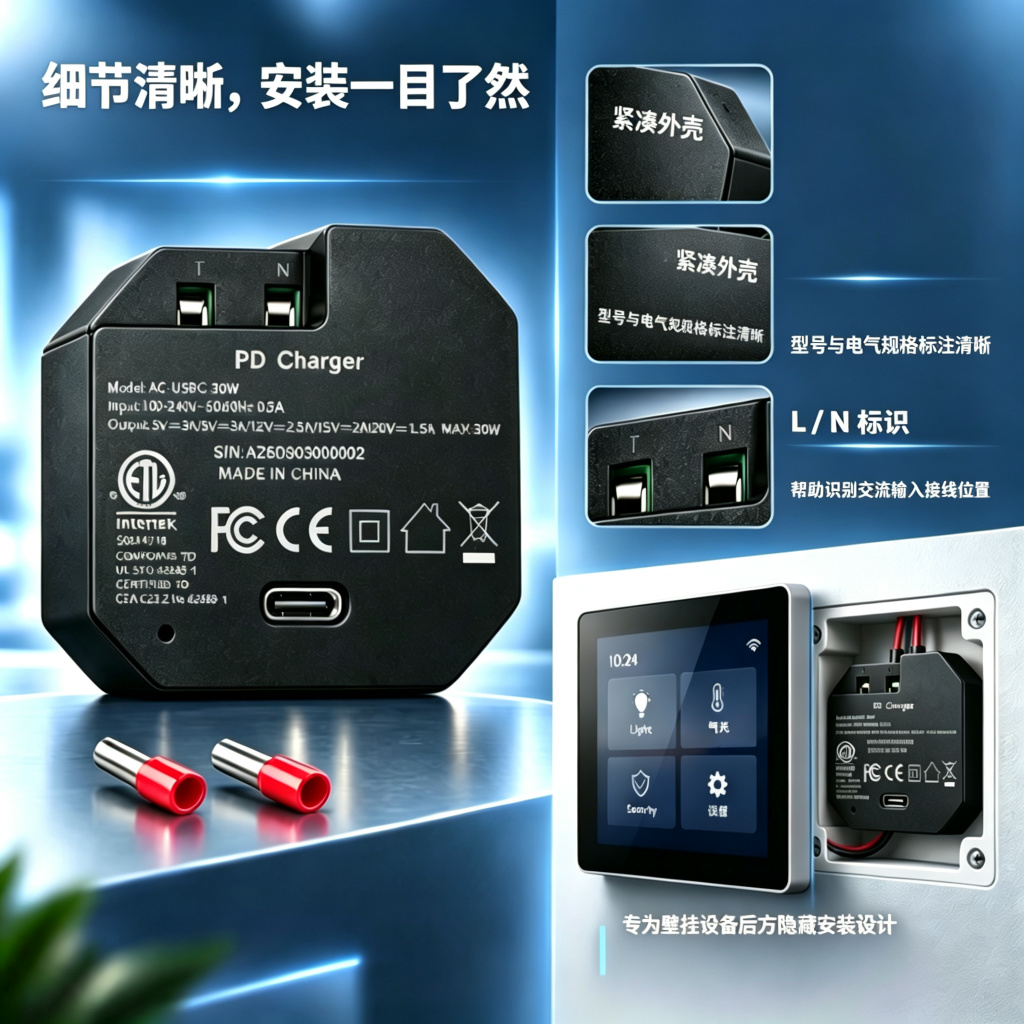

紧凑结构有助于减少电源模块在底盒内部的空间占用，为接线、布线和设备安装预留更多空间。产品采用 L/N 端子交流输入，USB-C 母座作为输出接口。

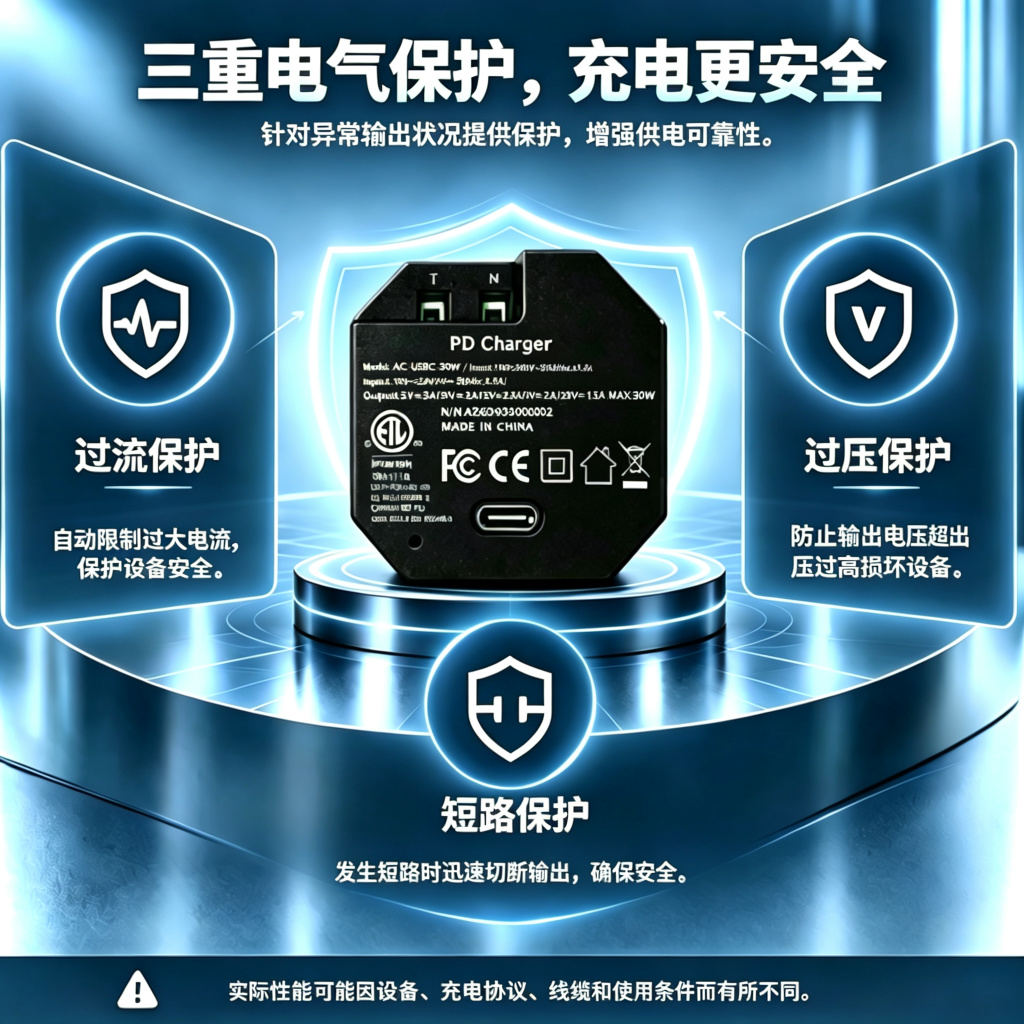

多重电气保护
内置：
过流保护｜过压保护｜短路保护
针对异常输出情况提供保护，提升供电过程的可靠性。
适用场景
适合用于：
- 智能家居壁挂控制面板
- 壁挂平板
- 会议室预约屏
- 商业展示终端
- 智能控制终端
- 住宅墙面设备
- 办公空间固定 USB-C 设备
- 其他兼容 USB-C 供电设备
产品说明书明确列出了平板、控制面板、智能终端，以及住宅、商业、会议室和智能家居等应用场景。

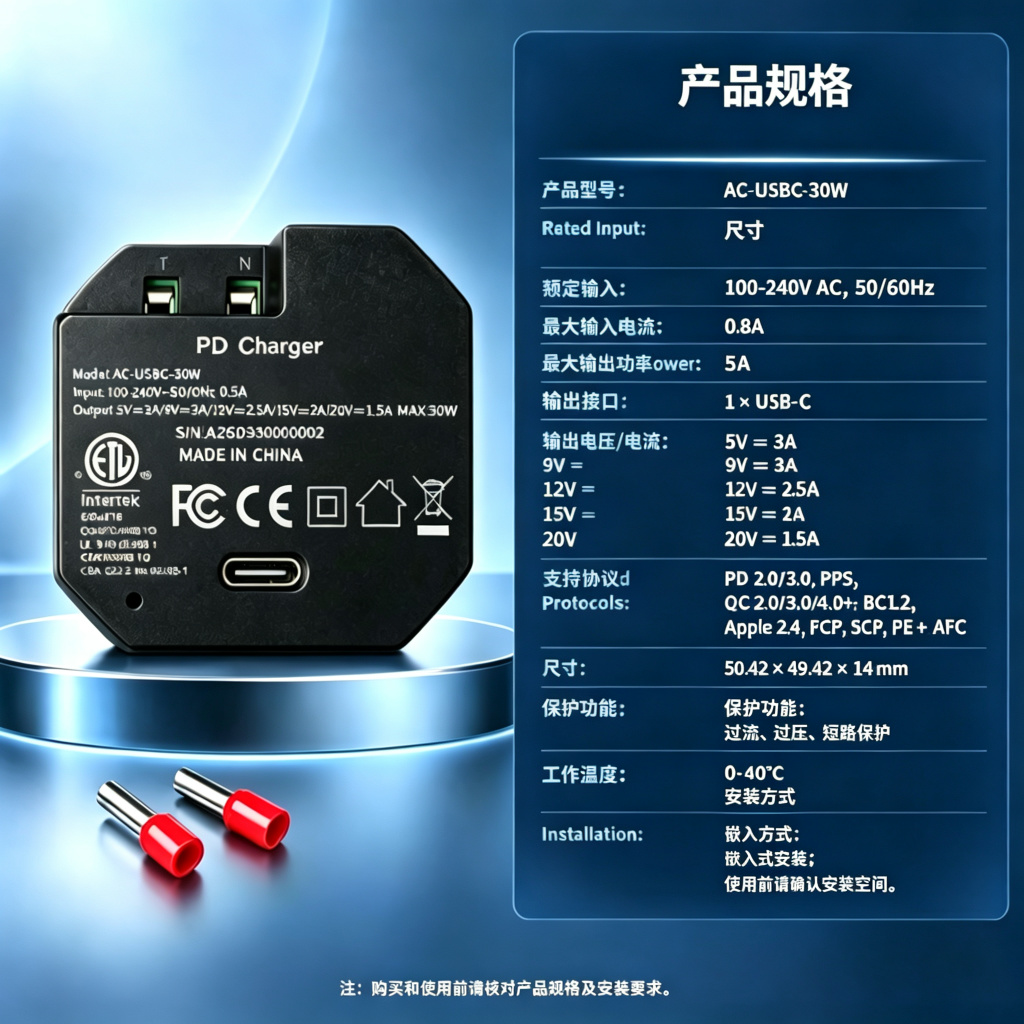

产品参数
| 项目 | 参数 |
|---|---|
| 产品型号 | AC-USB-30W |
| 产品类型 | 嵌入式 AC 转 USB-C 电源适配器 |
| 输入电压 | 100–240V AC，50/60Hz |
| 最大输入电流 | 0.8A Max |
| 最大输出功率 | 30W |
| USB-C输出 | 5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A |
| 输出接口 | USB-C 母座 |
| AC输入 | L/N端子 |
| 绝缘等级 | Class II |
| 耐压 | 3000VAC Hi-Pot |
| 产品尺寸 | 50.42 × 49.42 × 14 mm |
| 线长 | 300 ± 0.5 mm |
| 颜色 | 黑色 |
| 安装方式 | 隐藏式 / 墙内安装 |
| 标识 | ETL / FCC / CE / RoHS |

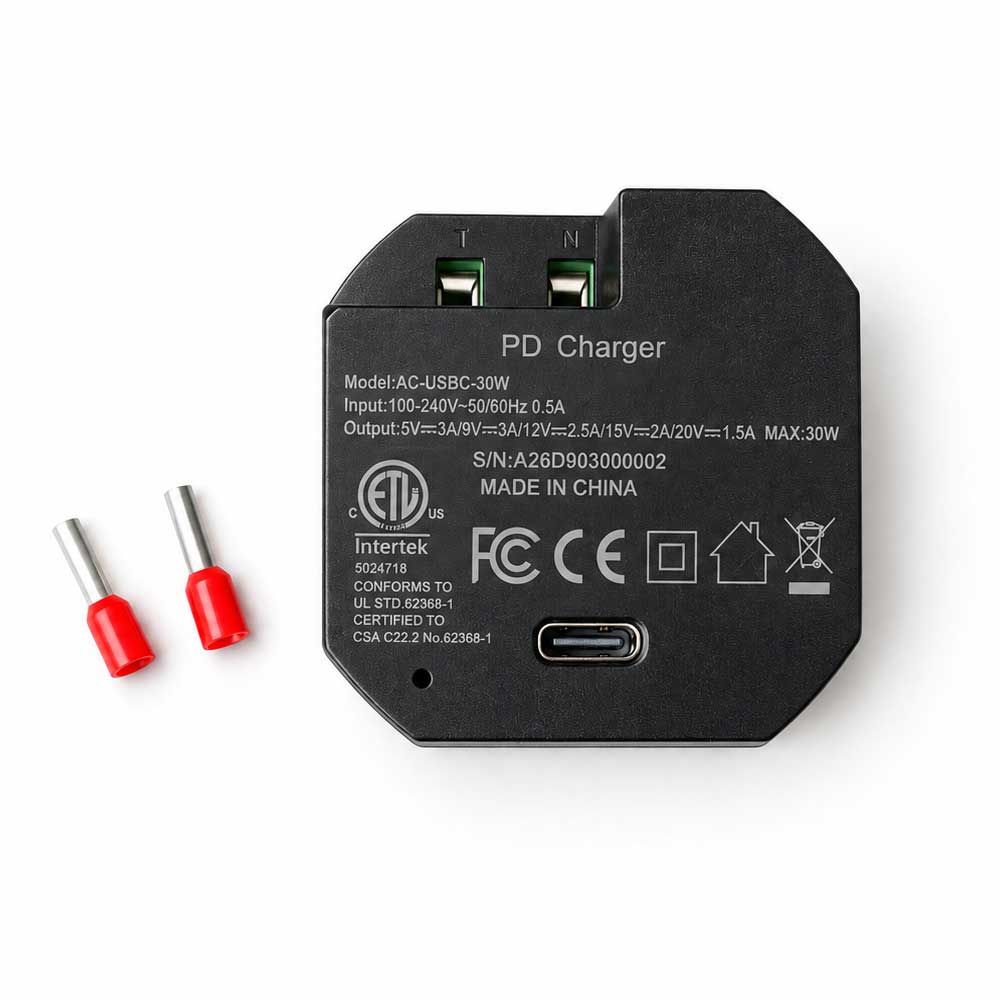

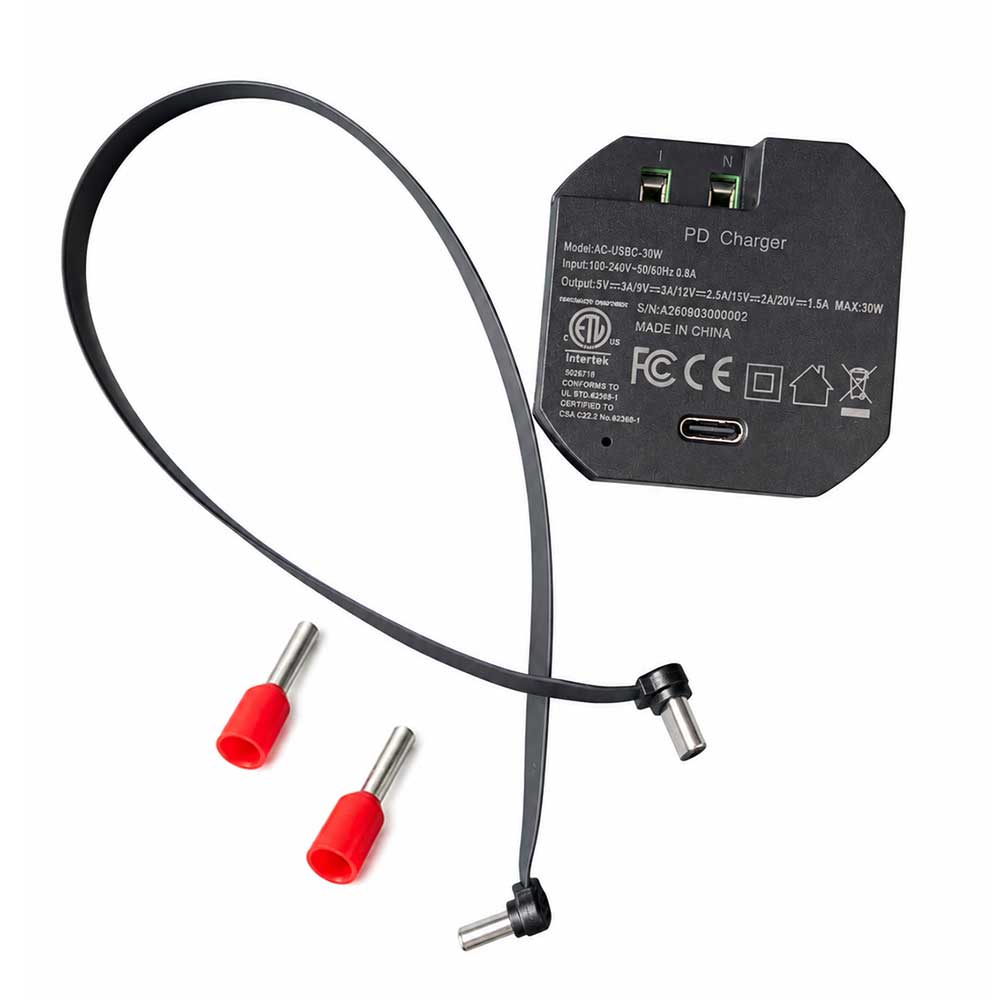

包装内容
1 × AC-USB-30W USB-C 电源适配器
2 × 线端套管
安装与安全提示
安装前必须断开市电。
请确认圆形或矩形底盒内部具有足够的安装空间，并避免夹压或过度弯折线材。接线时应按照产品上的端子标识操作，不应仅根据照片中的线材颜色判断接线位置。市电接线应由具备资质的专业电工完成。
